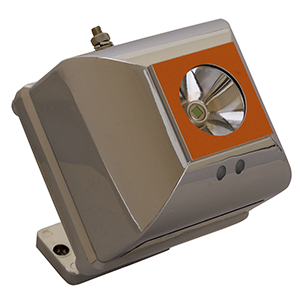

Благодаря использованию принципа спектральной селекции обладают высоким быстродействием и отсутствием ложных срабатываний от ламп накаливания, люминесцентных ламп , солнечного излучения, разрядов молний, излучения электродуговой сварки и других типов оптических и электромагнитных помех. Подключаются к двухпроводному шлейфу приемо-контрольного пульта и предназначены для совместной работы с приборами приемно-контрольными (ППК) и сигнально-пусковыми устройствами (УСП). Выходной сигнал формируется увеличением тока потребления извещателя.
Предназначены для защиты помещений в которых возможно образование взрывоопасных смесей категорий IIA, IIB, IIC согласно ГОСТ 30852.11-2002 групп Т1-Т6 согласно ГОСТ 30852.5-2002:
- Нефтеперерабатывающих предприятий.
- Газохранилищ, газораспределительных и газокомпрессорных станций.
- Взрывоопасных химических производств и производств взрывчатых веществ.
Технические характеристики
| Взрывозащищенность (маркировка взрывозащиты) | 1Ex ib II CT6 Gb | ||
| Максимальное расстояние, при котором за время, не превышающее 3 секунд, наблюдается устойчивое срабатывание извещателя от тестовых очагов | ТП-5 – не менее 25 м, ТП-6 – не менее 17 м. | ||
| Напряжение питания | 12-29 В (22-26 В при работе с «БИС-1″). | ||
| Ток, потребляемый извещателями при номинальном напряжении электропитания: | в дежурном режиме – не более 200 мкА, в режиме «Пожар» – 20+5 мА. | ||
| Угол обзора, в зависимости от дальности обнаружения очага возгорания | не менее 70° | ||
| Время срабатывания | не более 3 сек. | ||
| Степень защиты оболочкой | IP54 | ||
| Габаритные размеры извещателей | не более 90x90x105 мм. | ||
| Масса | не более 260 г. | ||
| Назначенный срок службы | 10 лет. | ||
| Средняя наработка извещателей на отказ | не менее 60 000час. | ||
| Диапазон рабочих температур | –60 до +55°С | ||
| Гарантийный срок эксплуатации | 36 месяцев с момента ввода его в эксплуатацию | ||
Технические характеристики извещателей пламени «НАБАТ» наиболее оптимизированы с техническими характеристиками ППКП «Колокол-1» .
Рекомендации по количеству извещателей, подключаемых в шлейф различных приемно-контрольных приборов приведены в разделе «Примеры схем подключения извещателей» .
При подключении извещателя к приемно-контрольным приборам не имеющим искробезопасных шлейфов необходимо использовать блок искрозащиты (БИС-1) , который в комплект не входит и заказывается отдельно. Используется один БИС на каждый шлейф. При подключении извещателя к приемно-контрольным приборам с искробезопасными шлейфами, параметры которых позволяют подключать данный извещатель, в использовании блока искрозащиты (БИС-1) нет необходимости.
Для проверки работоспособности извещателей во взрывозащищенном исполнении следует заказывать тестовый взрывозащищенный комплект .
