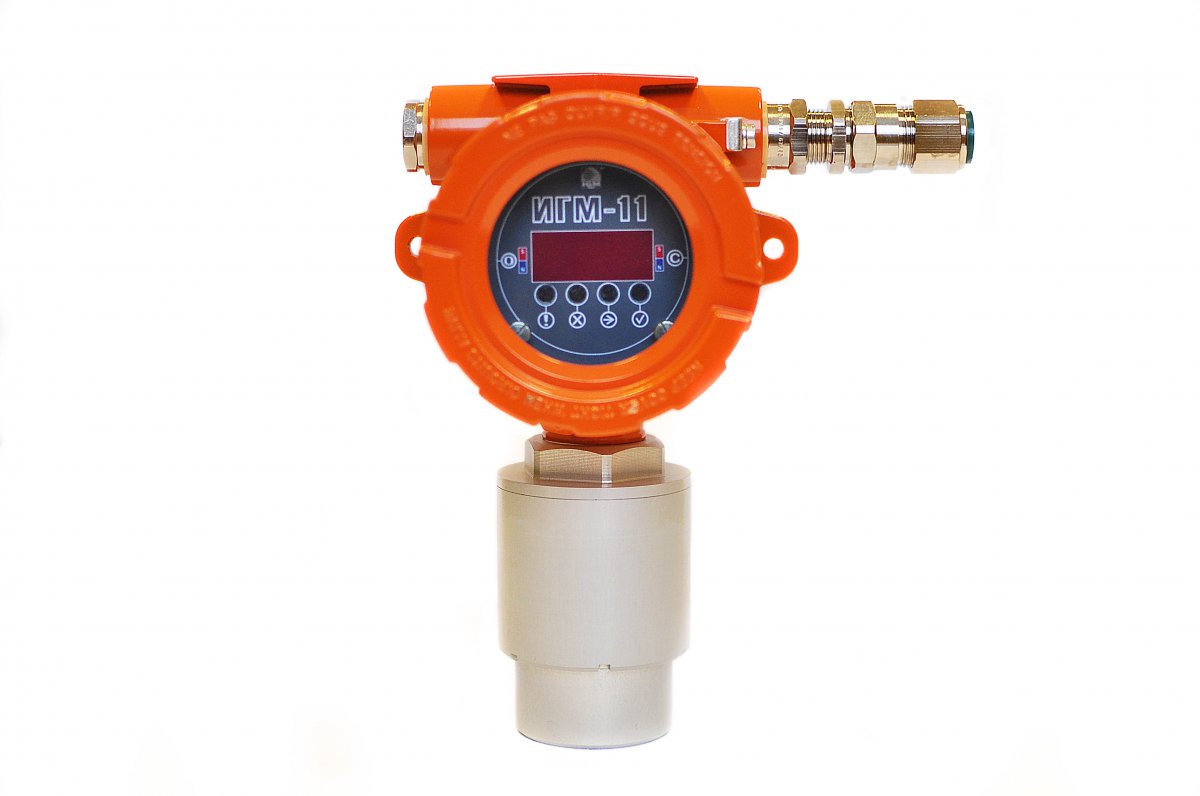

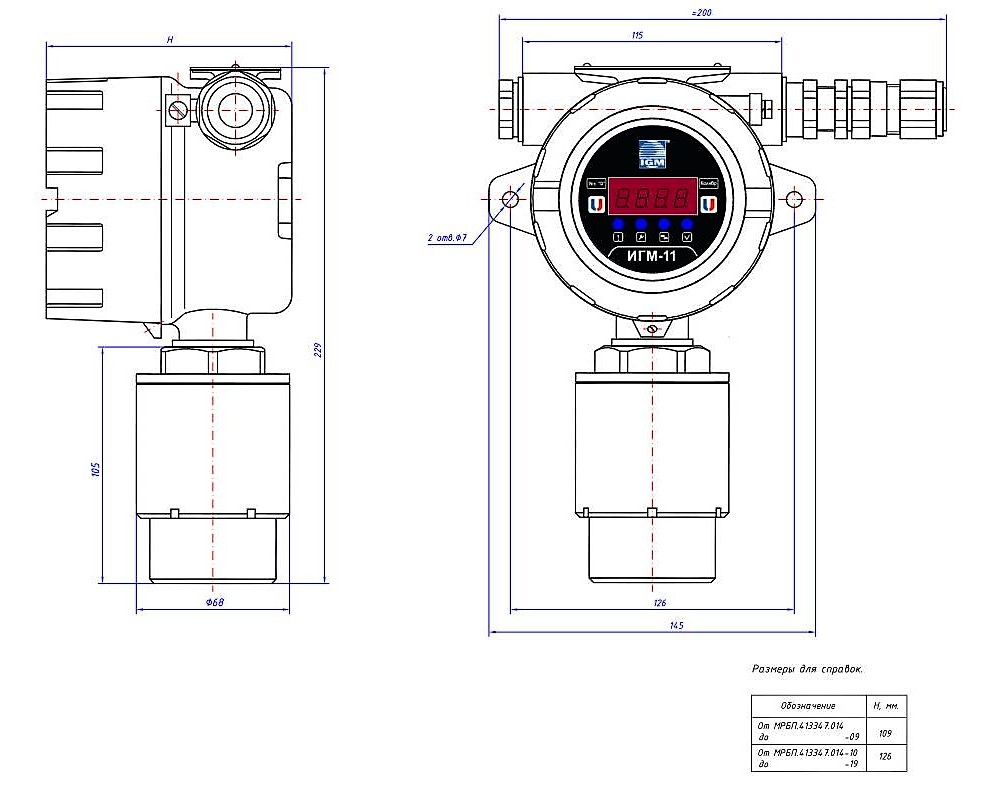

Газоанализатор предназначен для автоматического, непрерывного измерения концентрации кислородa (О2), оксидa углерода (CO), сероводородa (H2S), диоксида серы(SO2), диоксида азота(NO2), хлора (Cl2), аммиакa (NH3), оксида азота (NO), цианистого водорода (HCN) и водорода (H2) в окружающей атмосфере. Предназначен для стационарной установки.
Область применения
Взрывоопасные зоны помещений и вблизи наружных технологических установок, в которых возможно образование взрывоопасных смесей газов и паров с воздухом, согласно ГОСТ Р МЭК 60079-14-2008 и маркировке взрывозащиты 1Exd[ib]IIC T4 Gb X.
Особенности
Состоит из трансмиттера и преобразователя газового (ПГ).
Трансмиттер обеспечивает формирование соответствующих напряжений для питания электрической схемы газоанализатора, схем ПГ, формирует питание для активного токового выхода газоанализатора, а также осуществляет преобразование цифровых данных о концентрации измеряемого газа, полученных от ПГ в соответствующие сигналы выходных интерфейсов RS-485 MODBUS® и HART, обеспечивает отображение концентрации анализируемого газа на встроенном четырёхсимвольном семисегментном дисплее и световую индикацию (с помощью индикаторных светодиодов), а также переключение встроенных реле.
Преобразователь газовый служит для размещения электрохимического газового сенсора и обеспечивает формирование цифрового сигнала, содержащего информацию об измеренной концентрации контролируемого газа и передачи её в трансмиттер, а также осуществляет формирование сигнала токового выхода. ПГ имеют встроенную флэш-память с градуировочными коэффициентами, которые автоматически считываются при подключении к трансмиттеру микропроцессором, что исключает необходимость индивидуальной калибровки (градуировки) преобразователей с трансмиттером.
Сигналы цифрового интерфейса HART передаются по линиям аналогового интерфейса токовой петли (4-20 мА). Дополнительно газоанализатор может оборудоваться разъёмом для искробезопасного подключения HART-коммуникатора во взрывоопасной зоне без отключения питания. Протоколы обмена по цифровым интерфейсам описаны в Приложении Е.
Основные технические характеристики
|
Измеряемый газ |
Кислород (О2), оксид углерода (CO), сероводород (H2S), диоксид серы(SO2), диоксид азота(NO2), хлор (Cl2), аммиак (NH3), оксид азота (NO), цианистого водорода (HCN) и водорода (H2) (в зависимости от модификации). |
|
Принцип измерения |
электрохимический. |
|
Метод пробоотбора |
диффузионный. |
|
Выходные сигналы |
• унифицированный токовый сигнал (4…20) мА • интерфейс RS485, протокол MODBUS RTU • 3 реле • HART |
|
Материал корпуса |
Алюминий, нержавеющая сталь |
|
Уровень взрывозащиты |
1ExdibIIВ T4 Gb X |
|
Степень защиты от внешних воздействий |
IP67 |
|
Рабочая температура |
от минус 60 до 60 С |
|
Электрическое питание |
12…32 В |
|
Потребляемая мощность |
Не более 1,0 Вт (без учета подогрева) |
|
Настройка газоанализатора |
С помощью магнитного переключателя, RS-485 MODBUS |
Основные метрологические характеристики
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений |
Предел допускаемого времени установления показаний Т0,9д, с |
|
ИГМ-11-01-X |
кислород (О2) |
От 0 до 30 % |
30 |
|
ИГМ-11-02-X |
оксид углерода (CO) |
От 0 до 3000 млн-1 |
30 |
|
ИГМ-11-03-X |
сероводород (H2S) |
От 0 до 100 млн-1 |
30 |
|
ИГМ-11-04-X |
диоксид серы(SO2) |
От 0 до 20 млн-1 |
30 |
|
ИГМ-11-05-X |
диоксид азота(NO2) |
От 0 до 20 млн-1 |
30 |
|
ИГМ-11-06-X |
хлор (Cl2) |
От 0 до 10 млн-1 |
60 |
|
ИГМ-11-07-X |
оксид азота (NO) |
От 0 до 250 млн-1 |
40 |
|
ИГМ-11-08-X |
аммиак(NH3) |
От 0 до 300 млн-1 |
40 |
|
ИГМ-11-09-X |
водород (H2) |
От 0 до 2 % |
60 |
|
ИГМ-11-10-X |
цианистый водород (HCN) |
От 0 до 30 млн-1 |
70 |
Типовой комплект поставки газоанализатора приведен в таблице 2.
| Наименование | Обозначение | Кол-во, шт. |
| Газоанализатор ИГМ-11-X-X | МРБП.413347.014 | 1 |
| Взрывозащищенный кабельный ввод1 | 1 | |
| Взрывозащищенная заглушка | - | 1 |
| Упаковка | МРБП.413935.018 | 1 |
| Паспорт | МРБП.413347.014 ПС | 1 |
| Руководство по эксплуатации2 | МРБП.413347.014 РЭ | 1 |
| Методика поверки2 | МП 112-221-2017 | 1 |
| Адаптер ПГС2 | - | 1 |
| Магнит для градуировки2 | - | 1 |
Примечания:
1) Стандартный комплект. Допускается комплектование в количестве 2 шт. при согласовании с заказчиком.
2) При групповой поставке в один адрес. Допускается комплектование в количестве, согласованном с заказчиком.
